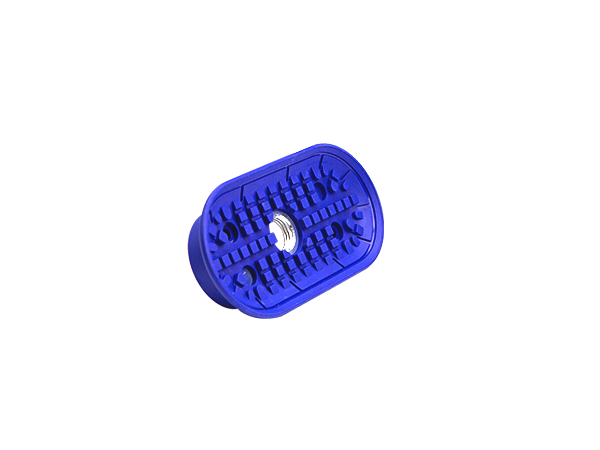

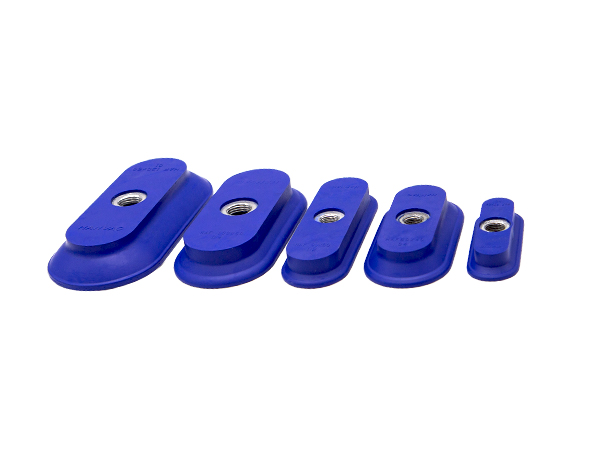

• Elliptical suction cup

  • * Wird für die schnelle handhabung von blechen verwendet.
    * Beim umgang mit blechen entstehen keine dellen oder verformungen.
    * Die wellenform hat eine gute kompatibilität mit dem werkstück.
    * Ein handlingsystem für das stanzen von produktionslinien in der automobilindustrie.
    * Die unterseite des saugnapfes hat eine spezielle nutstruktur, um zu verhindern, dass die ölige metallplatte während des transports rutscht und eine präzise positionierung des werkstücks in der presse gewährleistet.

    Contact: +491727628103

  • Introduce
  • Design
  • Parameter
    Wird für die schnelle handhabung von blechen verwendet.
    Beim umgang mit blechen entstehen keine dellen oder verformungen.
    Die wellenform hat eine gute kompatibilität mit dem werkstück.
    Ein handlingsystem für das stanzen von produktionslinien in der automobilindustrie.
    Die unterseite des saugnapfes hat eine spezielle nutstruktur, um zu verhindern, dass die ölige metallplatte während des transports rutscht und eine präzise positionierung des werkstücks in der presse gewährleistet.
    Product mix
    Durable and wear-resistant elliptical flat vacuum haf made of nbr material, with special grooves and internal support structure.
    The suction cup and the joint are fixed by vulcanization.
    The suction cup has several connection forms to choose from.

    Product advantages
    Suitable for workpieces of different shapes and sizes.
    Perfect fit with uneven workpiece surface, with good sealing and damping performance.
    Has extremely strong horizontal and lateral grip.
    It does not cause deformation of the workpiece and can also provide strong non-slip lateral force when handling sheets with oily surfaces.

    HAF suction cup handling of long workpiece surfaces

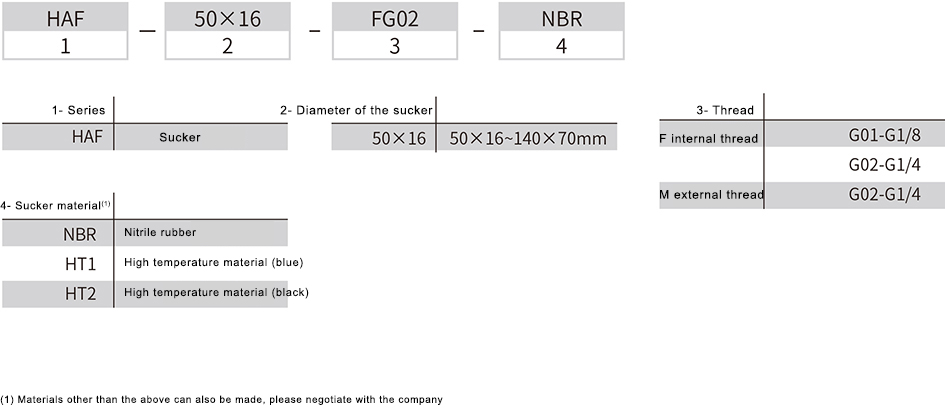

    Ordering no

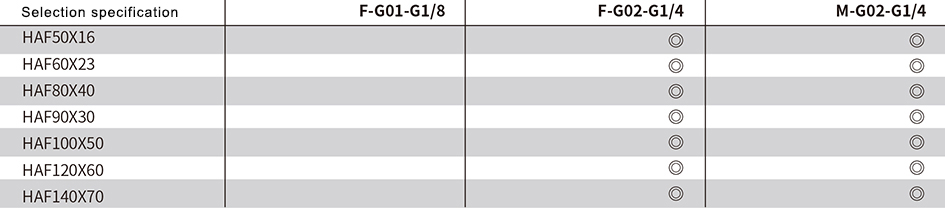

    Selection specifications

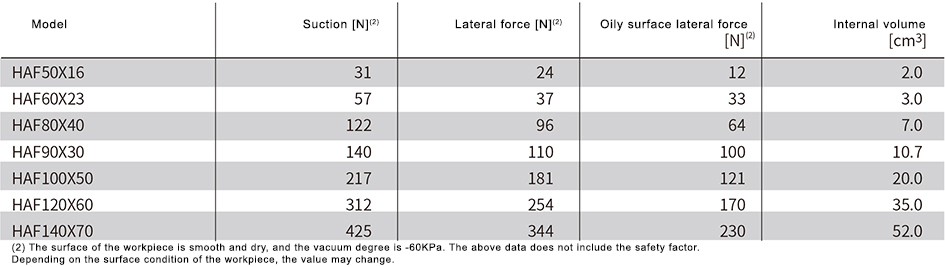

    Technical data

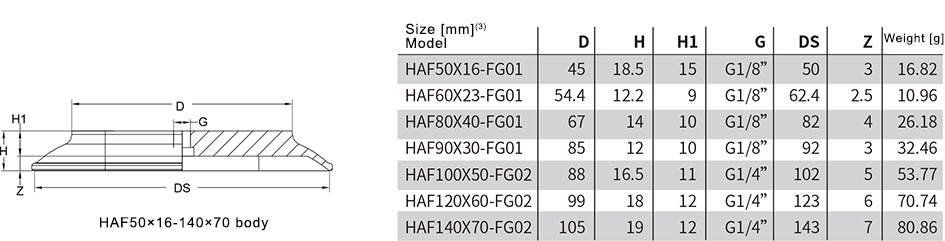

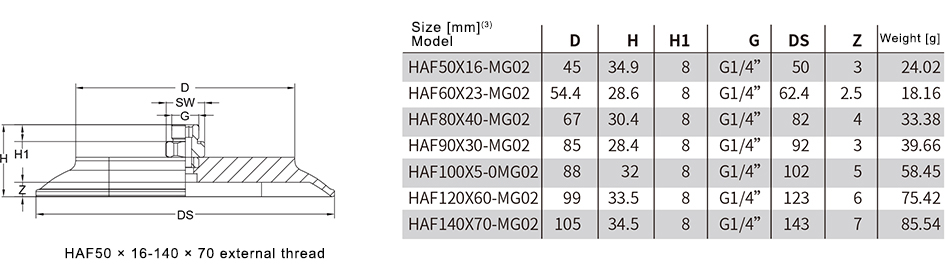

    Design data






    (3) Complies with DIN ISO 3302-1 M3 rubber parts with permissible dimensional tolerances. Z stands for the journey.
