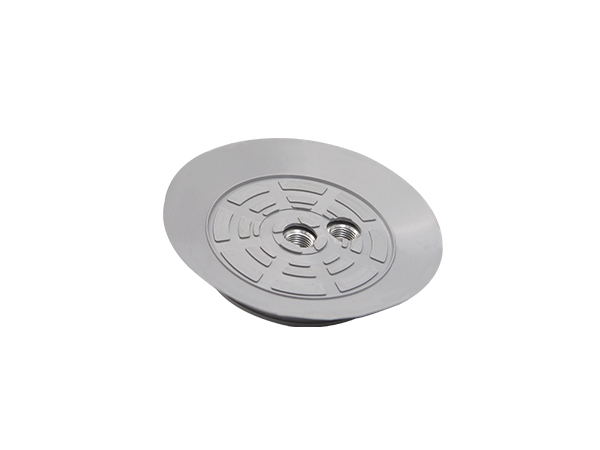

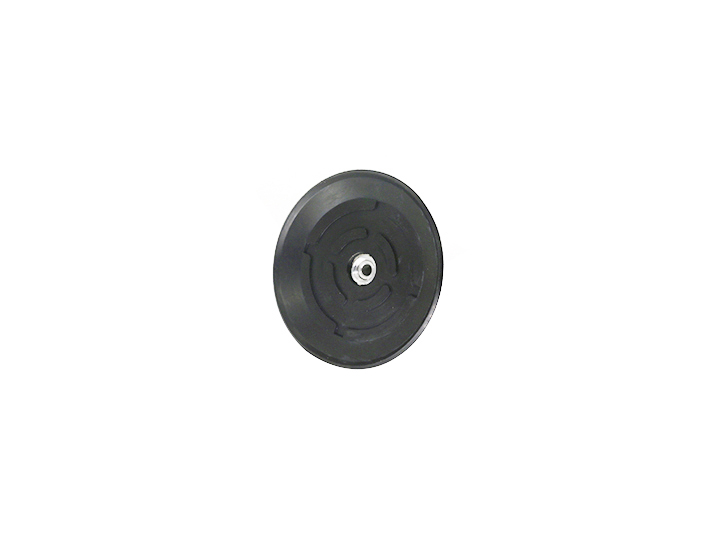

• Flacher saugnapf (kreisförmig)

  • * Große tragstruktur am boden.
    * Kleines Innenvolumen.
    * Die gummiteile des saugnapfes können separat ausgetauscht werden.
    * Vollständige größenangaben.
    * Handhabung flacher werkstücke mit glatten oder leicht rauen oberflächen.
    * Handhabung von hochtemperaturwerkstücken.
    * Fast keine Spuren und antistatisch beim handling empfindlicher werkstücke unter druck.

    Kontakte: +491727628103

  • Einführung
  • Design
  • Parameter
    Große tragstruktur am boden
    Kleines Innenvolumen
    Die gummiteile des saugnapfes können separat ausgetauscht werden
    Vollständige größenangaben
    Handhabung flacher werkstücke mit glatten oder leicht rauen oberflächen
    Handhabung von hochtemperaturwerkstücken
    Fast keine Spuren und antistatisch beim handling empfindlicher werkstücke unter druck


    Produktmix

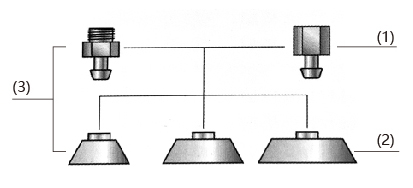

    Ein robuster und verschleißfester flachsauger (3) mit einer einzigen dichtlippe, bestehend aus einem saugnapf (2) und einem anschlusskopf (1).
    Durchmesser 50mm und unten: Gerade im stecker.
    Durchmesser 60mm und höher: Montageplatte und saugnapf sind zusammen vulkanisiert und das gelenk wird direkt eingeschraubt.

    Produktvorteile
    Kann dauerhafte verformung dünnwandiger werkstücke verhindern
    Ausgezeichnete dichtungsleistung, hohe adsorptionskapazität und kurzer arbeitszyklus
    Deutliche senkung der kundenkosten
    Geeignet für werkstücke in verschiedenen größen und formen

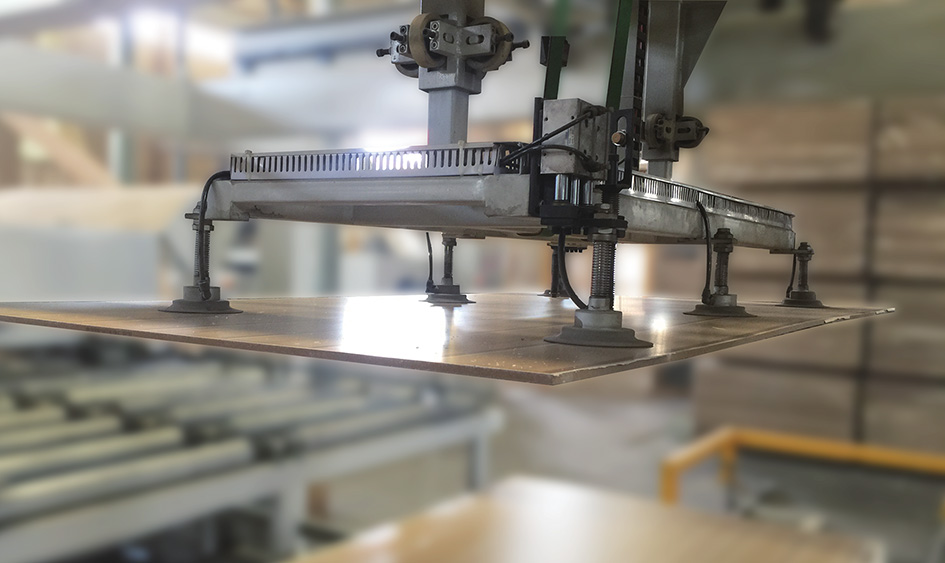

    Beispiel für HSA saugnapf, der holz handhabt

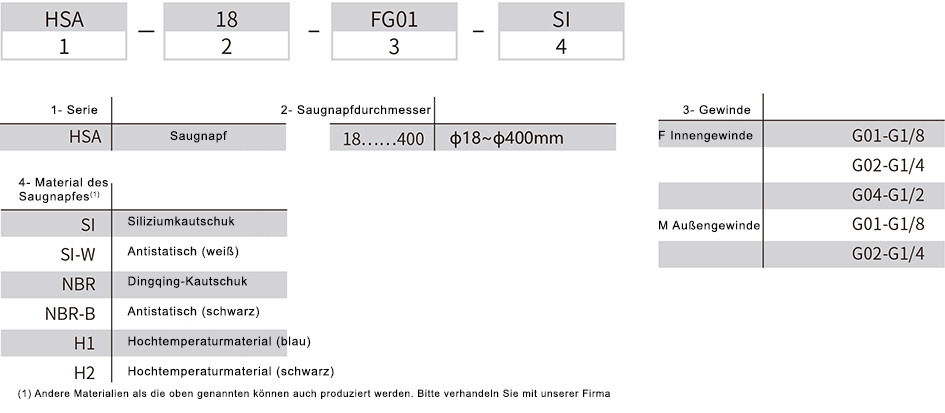

    Bestellnummer

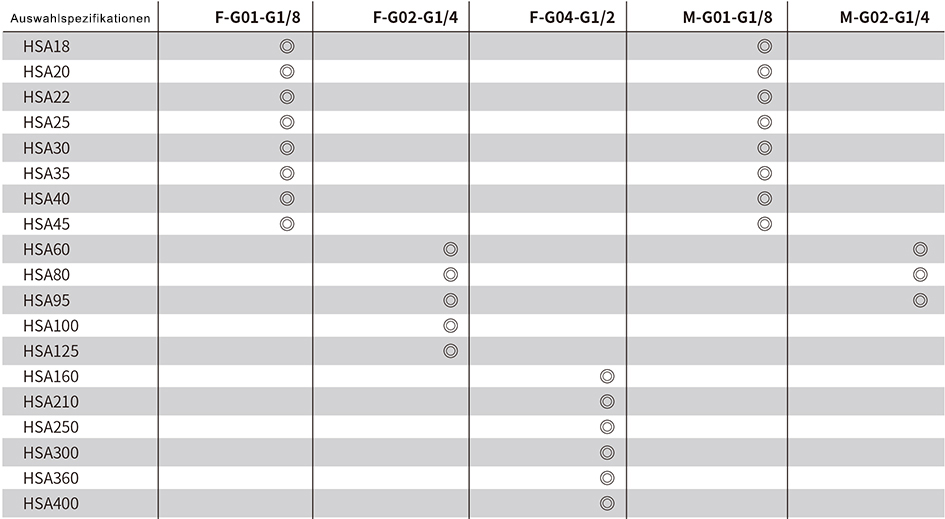

    Auswahlspezifikationen

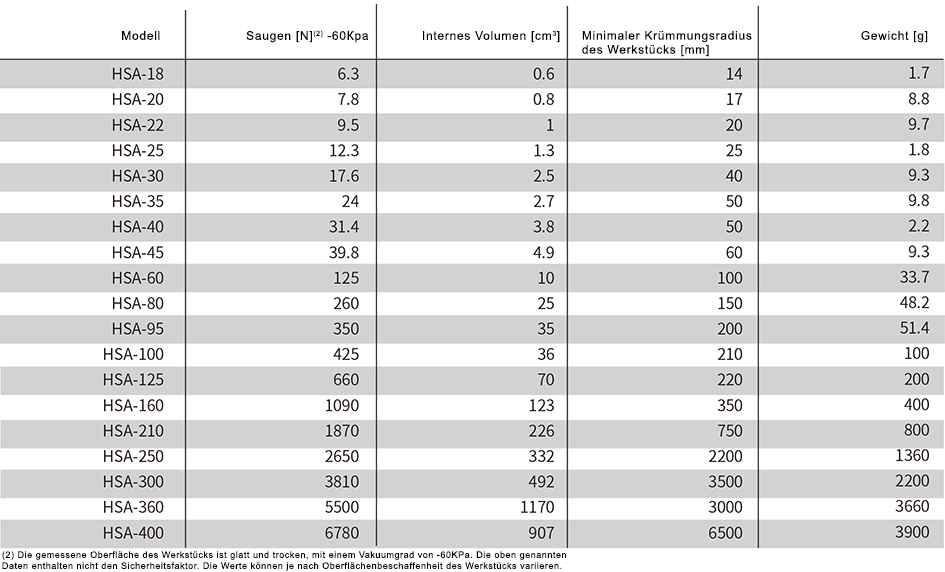

    Technische daten

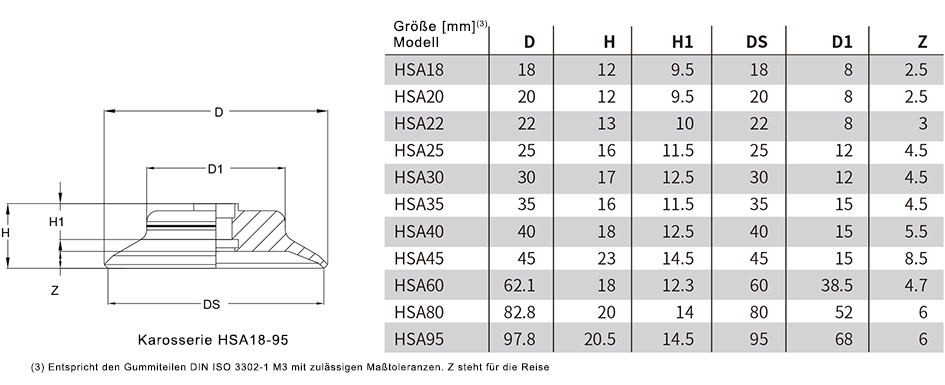

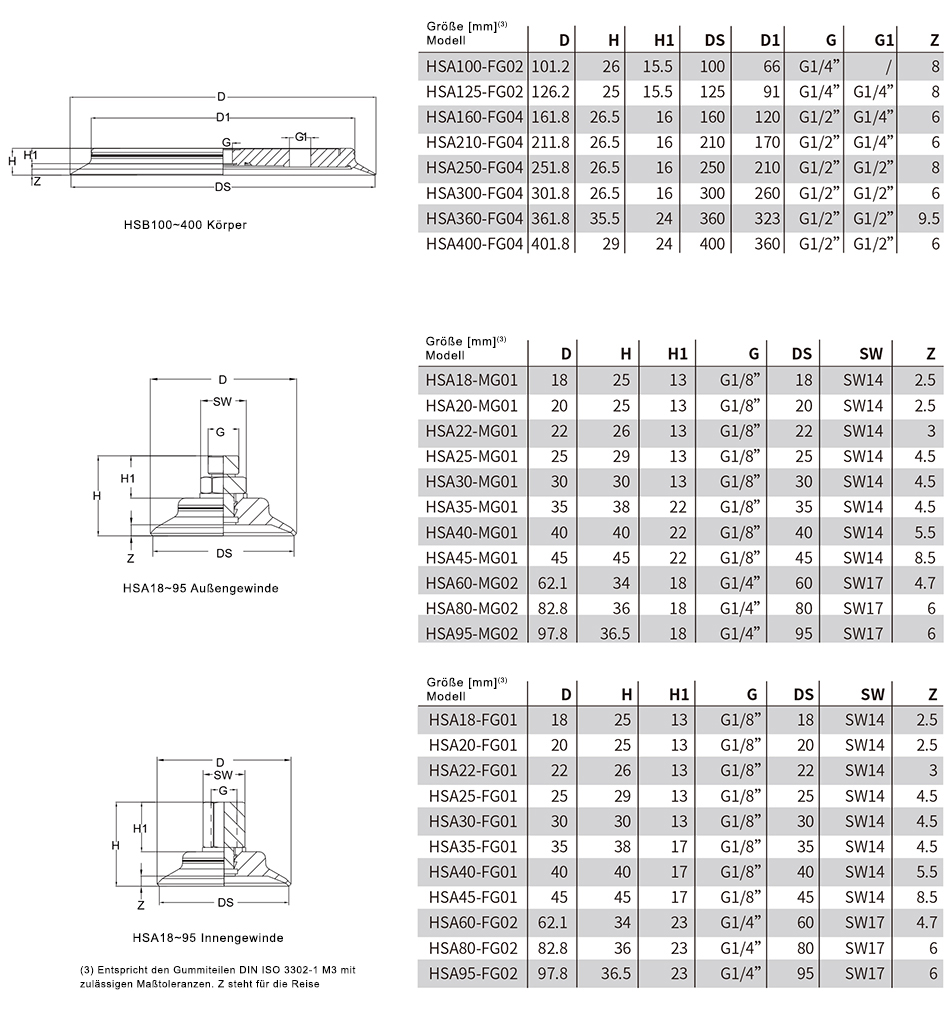

    Bemessungsparameter
