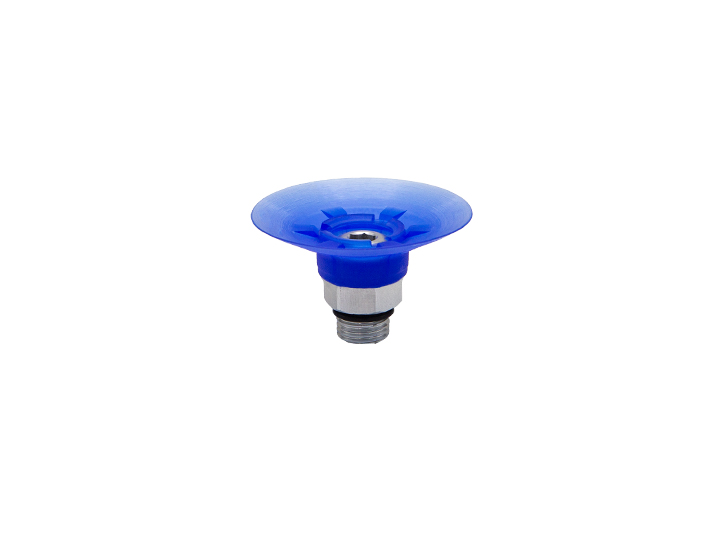

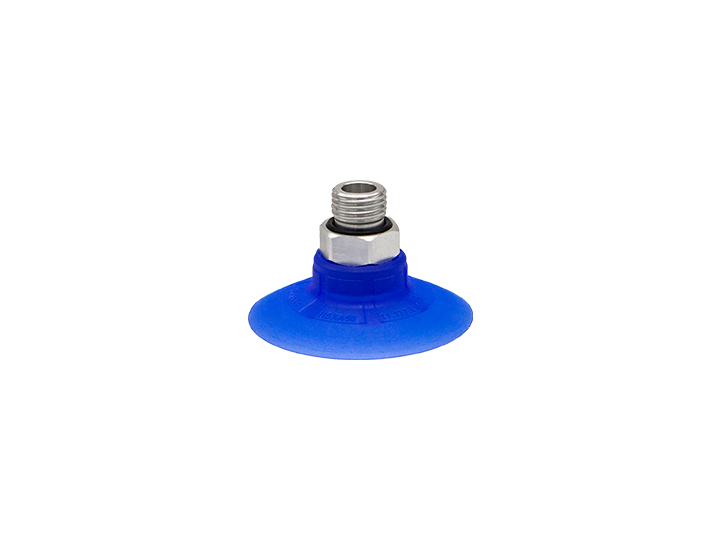

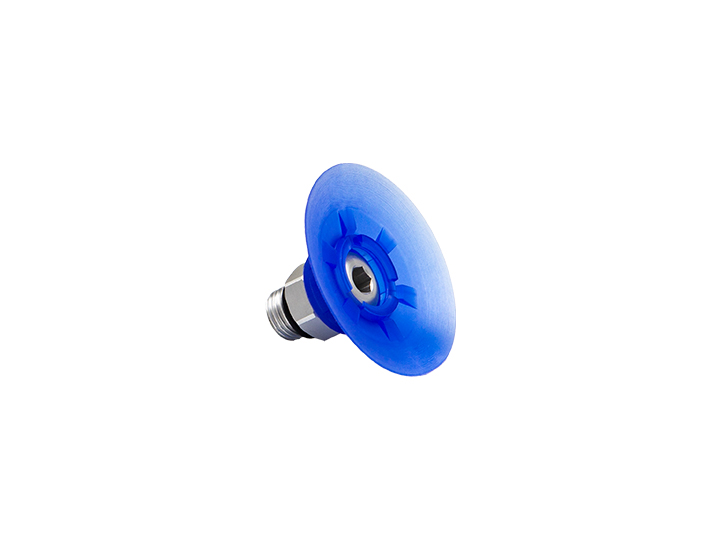

• Flacher saugnapf (kreisförmig)

  • * Kreisförmige flachsauger eignen sich für kartonhandling und verpackungsmaschinen.
    * Geeignet für die handhabung von kartonagen und kartonverpackungen von oben oder seitlich.
    * Geeignet zum stapeln und lösen.
    * Der saugnapf ist robust und verschleißfest, mit ausgezeichneter dichtleistung, geeignet für hohe belastungen.

    Kontakte: +491727628103

  • Einführung
  • Design
  • Parameter
    Produktmerkmale
    Die hoch anpassbare dichtlippe bietet die beste abdichtung für kartonagen und hartverpackungen
    Hohe eigenstabilität von saugern bei dynamischen prozessen
    Durch die hohe absaugung der stützrippen im saugbereich kann der maximal effektive durchmesser erreicht werden
    Elastisches HX-Material minimiert verschleiß (Lebensdauer ist etwa 3-mal länger als NBR)

    Produktvorteile
    Boden mit tragender filterstruktur
    Vollständige größenangaben
    Der umgang mit dünnwandigen werkstücken verursacht keine dauerhafte verformung
    Geeignet für werkstücke in verschiedenen größen und formen

    Beispiel für HSXA saugnapf handling und verpackung von werkstücken
    Produktmix


    Flachsauger HSXA (2), mit weichen und flexiblen dichtlippen und stützschrauben an der saugfläche aus verschleißfestem material elastomer HX.
    Modelle mit einem durchmesser von bis zu 30 mm verfügen über steckbare verbindungselemente zum schnellen austausch von saugnäpfen.
    Ab einem Durchmesser von 40 mm, mit 2-teiligen Verbindungselementen: bestehend aus maschinenseitigen komponenten (1) und saugseitigen komponenten (3).
    Klemmfilter (4) dient als Vorfilter (Filteröffnung 250 μ M).
    Alle Verbindungskomponenten mit außengewinde sind mit integrierten dichtvorrichtungen an den befestigungsgewinden ausgestattet.

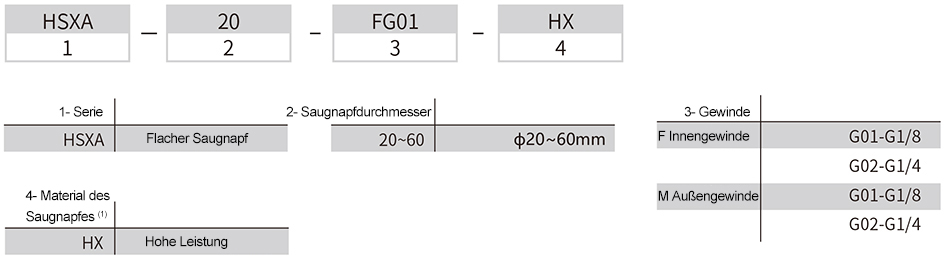

    Bestellnummer

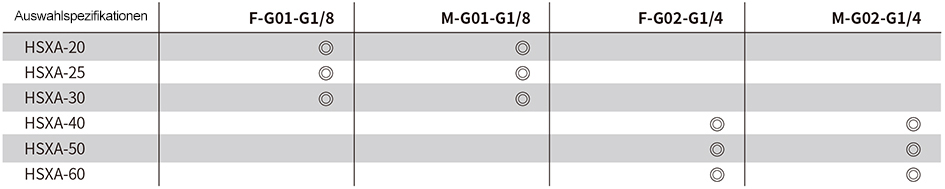

    Modellauswahl

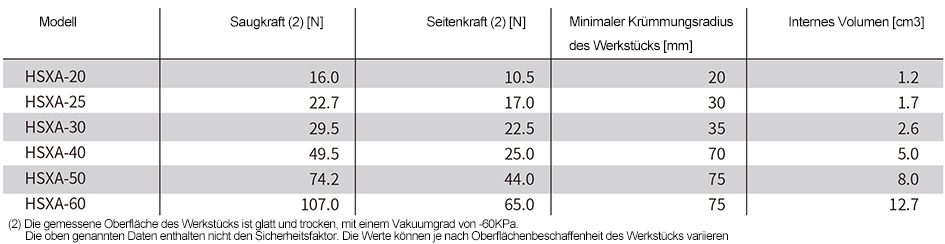

    Technische daten

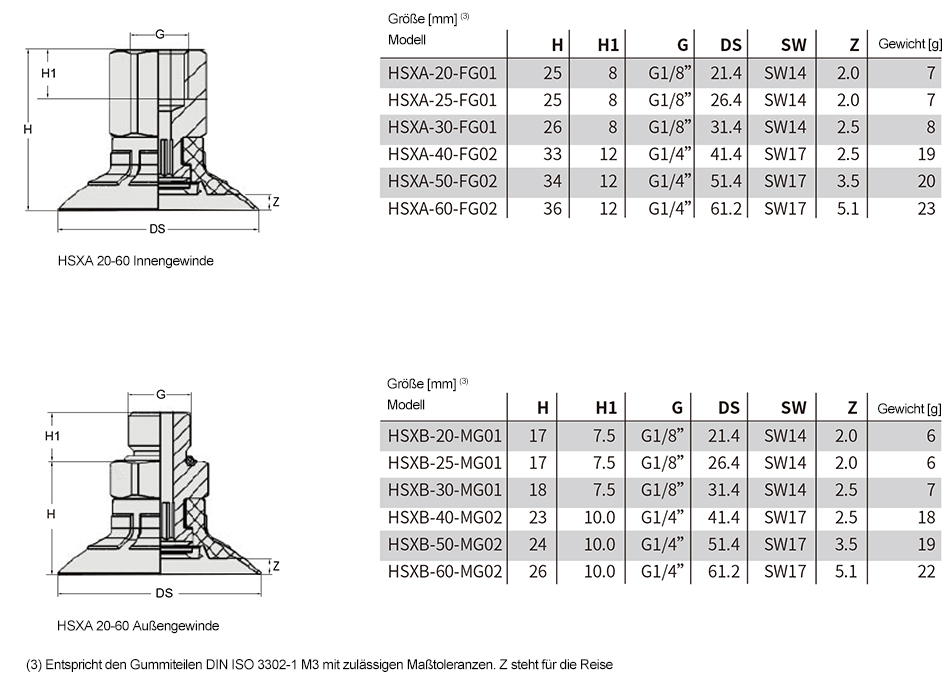

    Konstruktionsdaten
