Das laufrad der luftringpumpe ist direkt auf dem motorrotor installiert, der völlig berührungslos komprimiert ist. Durch die installation der pumpenwelle außerhalb der kompressionskammer kann auch bei arbeiten mit maximaler druckdifferenz die maximale betriebssicherheit der maschine gewährleistet werden.

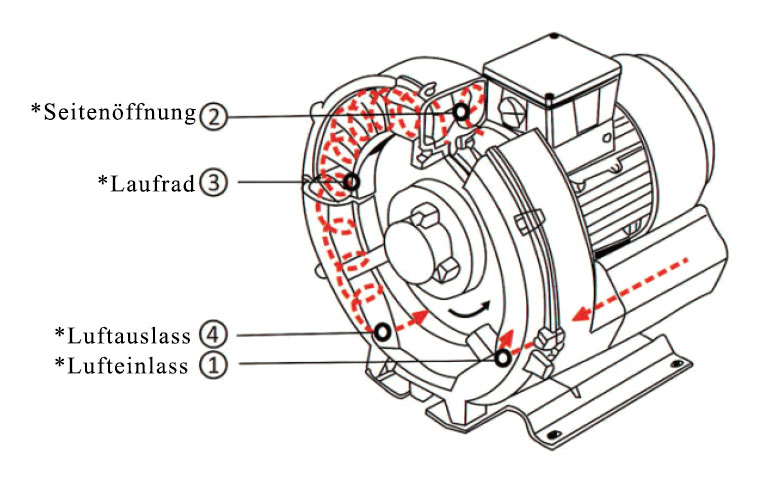

Das gas wird von der saugöffnung 1 angesaugt, aber nachdem es in den seitenkanal 2 gelangt, gibt das rotierende laufrad 3 dem gas eine geschwindigkeit in drehrichtung, während die zentrifugalkraft auf das blatt das gas nach außen beschleunigt und den druck erhöht.
Mit fortschreitender rotation nimmt die kinetische energie des gases zu und erhöht den gasdruck entlang des seitenkanals weiter. Da sich der seitenkanal am auslass verengt, wird das gas aus den schaufeln gepresst und durch den auslassschalldämpfer 4 aus dem pumpenkörper entladen.

Flexibler anschluss von vakuumsaugern
Kugel und buchse mit O-Ring dichtungen
Der drehpunkt des gekrümmten teils ist niedrig
