Hanwa Vacuum Technology (Wuxi)

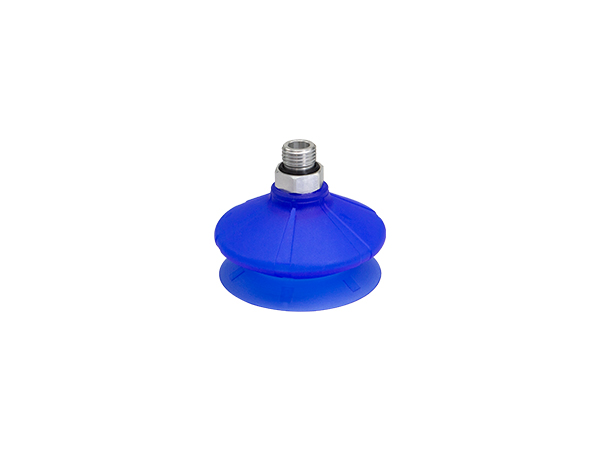

Wellsauger (kreisförmig)
* Der Saugnapf erreicht eine optimale abdichtung auf kartonagen und hartverpackungen.
* Hohe eigenstabilität von saugern bei dynamischen prozessen.
* Das abstandselement zwischen dichtlippe und faltung verhindert, dass sich der saugnapf bewegt.
* Große effektive saugfläche, geringe saugkraft, geringe saugkraft.
* Elastisches HX-Material minimiert den verschleiß (Lebensdauer ist etwa 3-mal länger als NBR).

Kontakte: +491727628103

Einführung
Design
Parameter

Produktvorteile
1,5 Falz gewellter saugnapf.
Intern ausgestattet mit unterstützender filterstruktur.
Komplette Größenangaben.
Leicht zu haften auf werkstücken mit unebenen oberflächen und hat eine gewisse pufferwirkung. Die Handhabung dünnwandiger werkstücke kann dauerhafte verformungen verhindern.
Geeignet für werkstücke in verschiedenen größen und formen.

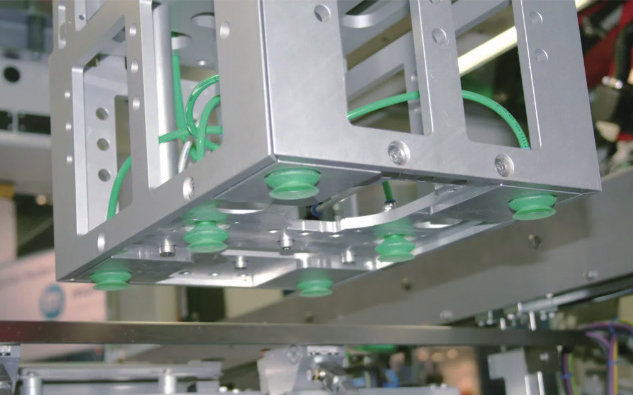

HSXB saugnapf Installationsbeispiel

Produktmix

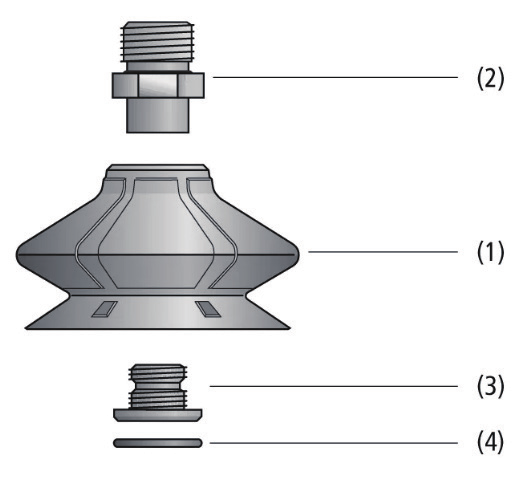

Rundgeweller saugnapf HSXB (1) mit 1,5-Falz und weicher, flexibler dichtlippe.
Hergestellt aus verschleißfestem material Elastomer HX.
Modelle mit einem durchmesser von bis zu 30 mm verfügbar über steckbare anschlusskomponenten.
Ab einem durchmesser von 40 mm, mit zwei verbindungselementen: bestehend aus maschinenseitigen komponenten (2) und saugseitigen komponenten (3).
Klemmfilter (4) als Vorfilter.
Alle verbindungskomponenten mit außenwinde sind mit integrierten dichteinrichtungen an den befestigungswinden ausgestattet.

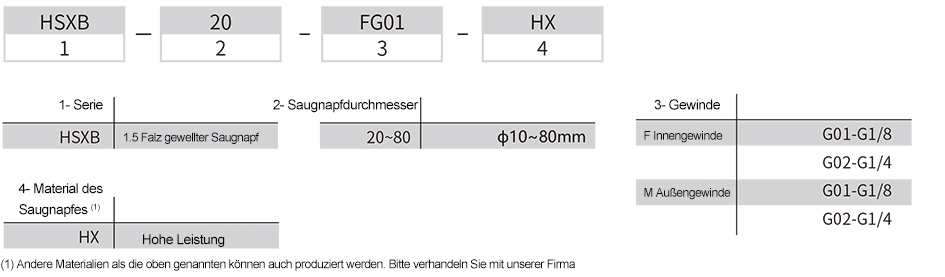

Bestellnummer

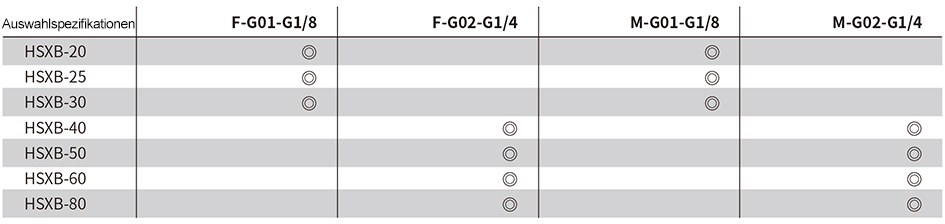

Modellauswahl

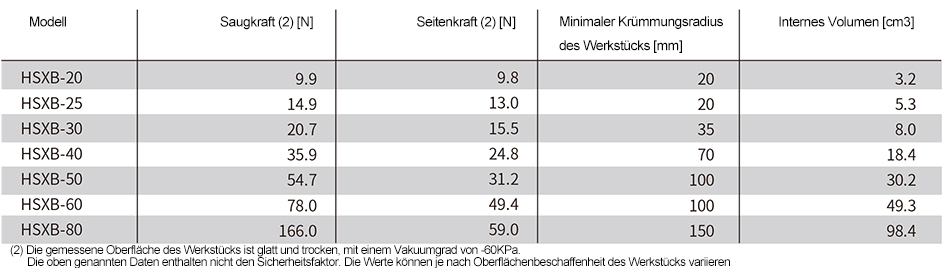

Technische daten

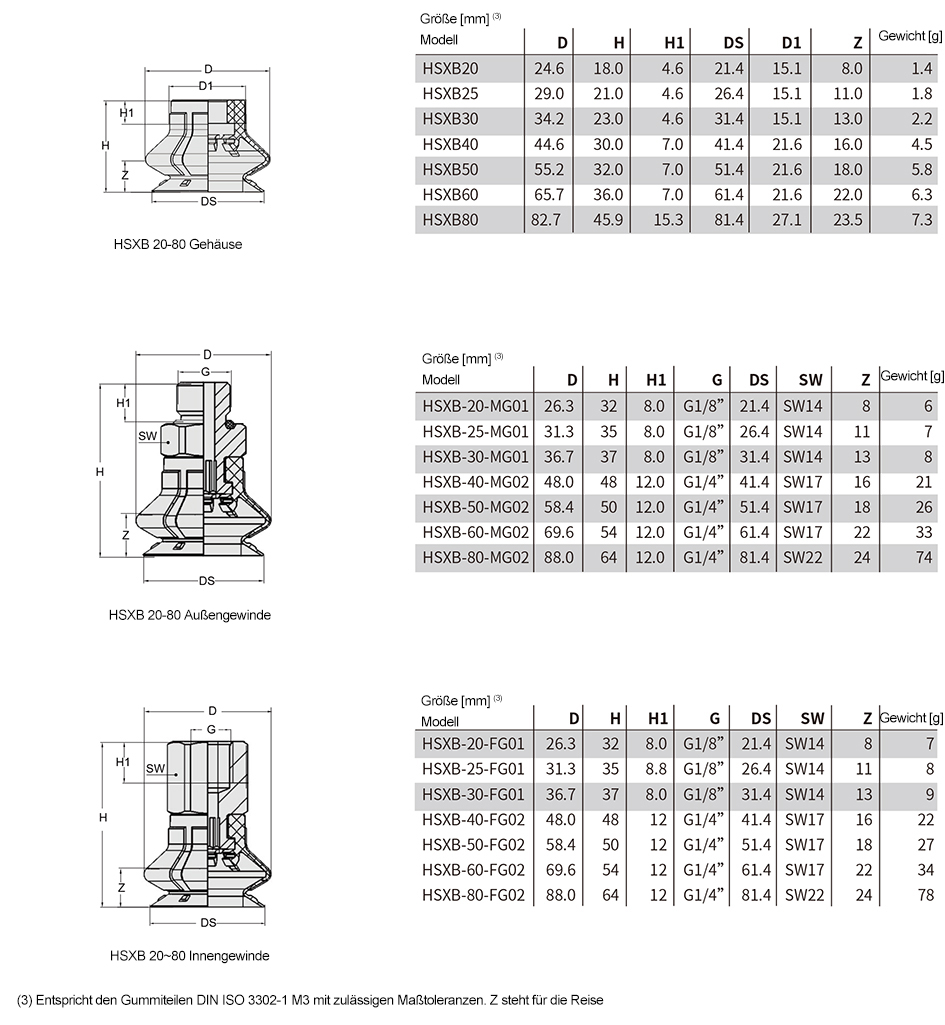

Konstruktionsdaten

Vorherige: Wellsauger (kreisförmig)

Nächster: Nadelsauger
