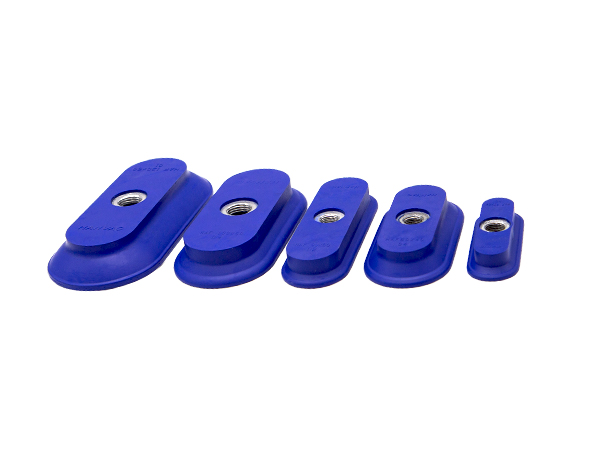

• Elliptischer saugnapf

  • * Wird für die schnelle handhabung von blechen verwendet.
    * Beim umgang mit blechen entstehen keine dellen oder verformungen.
    * Die wellenform hat eine gute kompatibilität mit dem werkstück.
    * Ein handlingsystem für das stanzen von produktionslinien in der automobilindustrie.
    * Die unterseite des saugnapfes hat eine spezielle nutstruktur, um zu verhindern, dass die ölige metallplatte während des transports rutscht und eine präzise positionierung des werkstücks in der presse gewährleistet.

    Kontakte: +491727628103

  • Einführung
  • Design
  • Parameter
    Wird für die schnelle handhabung von blechen verwendet.
    Beim umgang mit blechen entstehen keine dellen oder verformungen.
    Die wellenform hat eine gute kompatibilität mit dem werkstück.
    Ein handlingsystem für das stanzen von produktionslinien in der automobilindustrie.

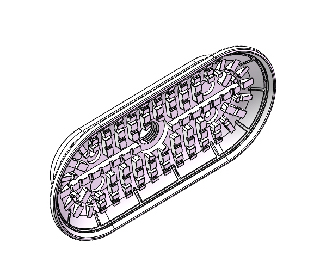

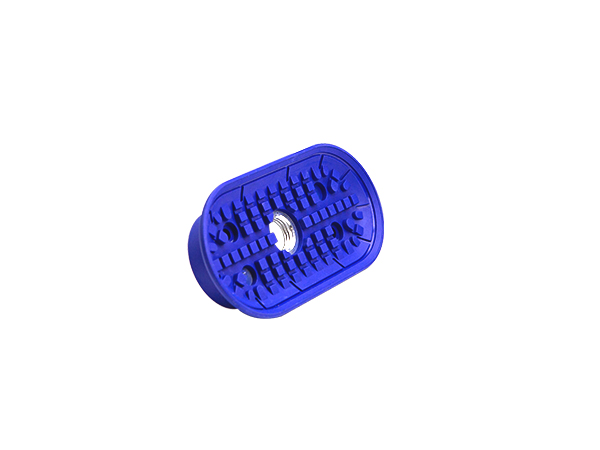

    Die unterseite des saugnapfes hat eine spezielle nutstruktur, um zu verhindern, dass die ölige metallplatte während des transports rutscht und eine präzise positionierung des werkstücks in der presse gewährleistet.
    Produktmix

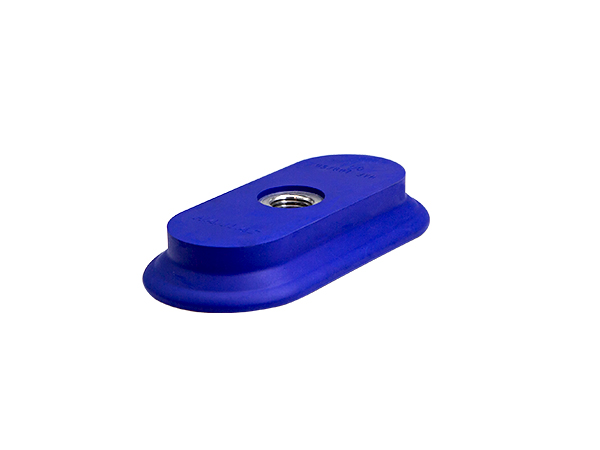

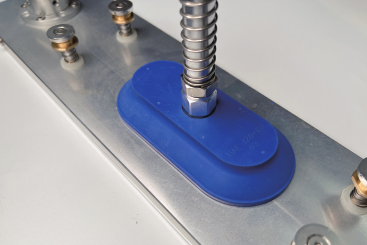

    Langlebiger und verschleißfester elliptischer flachsauger haf aus nbr-material, mit speziellen nuten und innenliegender stützstruktur.
    Der saugnapf und das gelenk werden durch vulkanisation fixiert.
    Der saugnapf hat mehrere anschlussformen zur auswahl.

    Produktvorteile
    Geeignet für werkstücke unterschiedlicher formen und größen.
    Perfekte passform bei unebener werkstückoberfläche, mit guter dicht- und dämpfungsleistung.
    Hat extrem starken horizontalen und seitlichen griff.
    Es verursacht keine verformung des werkstücks und kann auch bei der handhabung von blechen mit öligen oberflächen eine starke rutschfeste seitenkraft bieten.

    HAF saugnapf handling von langen werkstückoberflächen

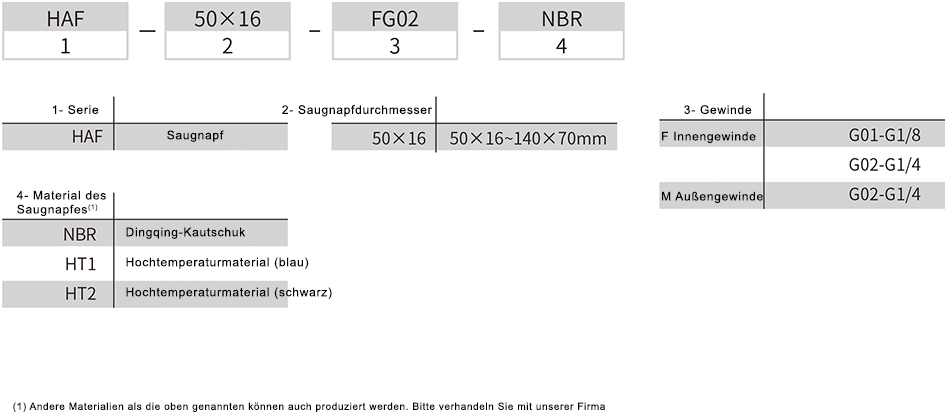

    Bestellnummer

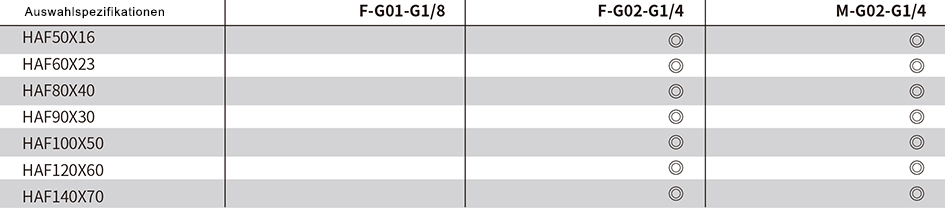

    Auswahlspezifikationen

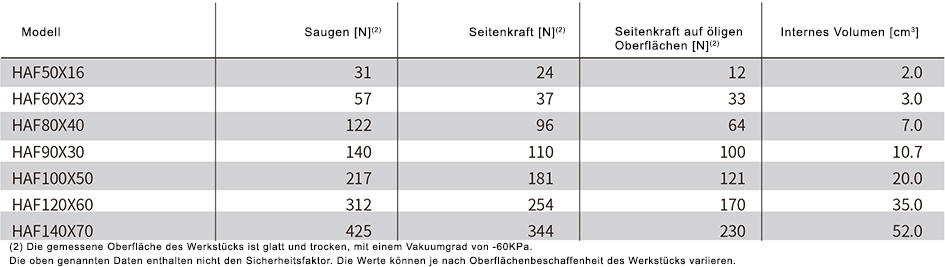

    Technische daten

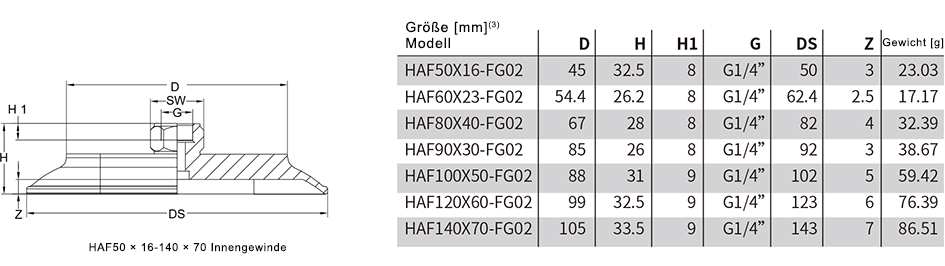

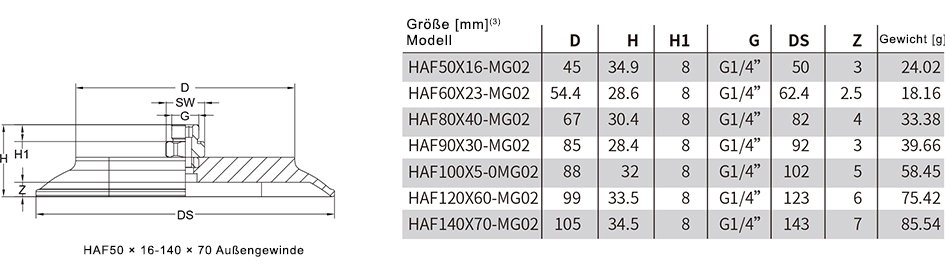

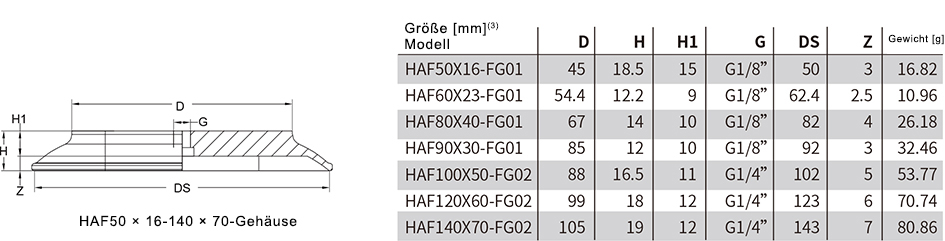

    Bemessungsparameter






    (3) Entspricht den gummiteilen DIN ISO 3302-1 M3 mit zulässigen maßtoleranzen. Z steht für die reise.
