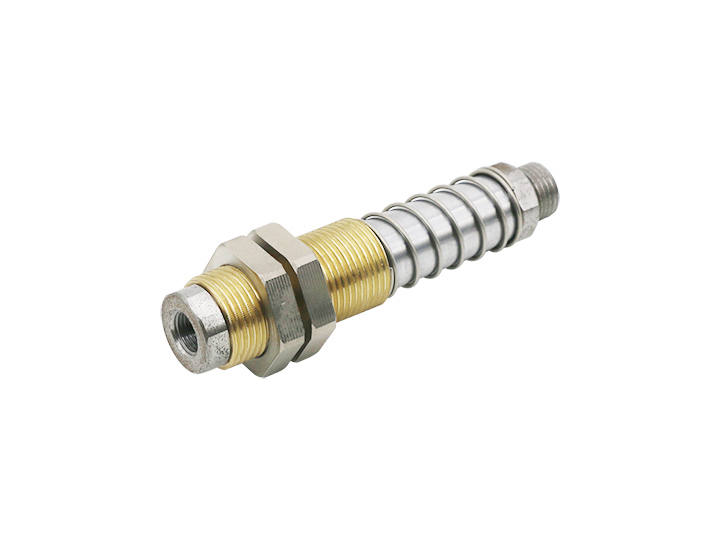

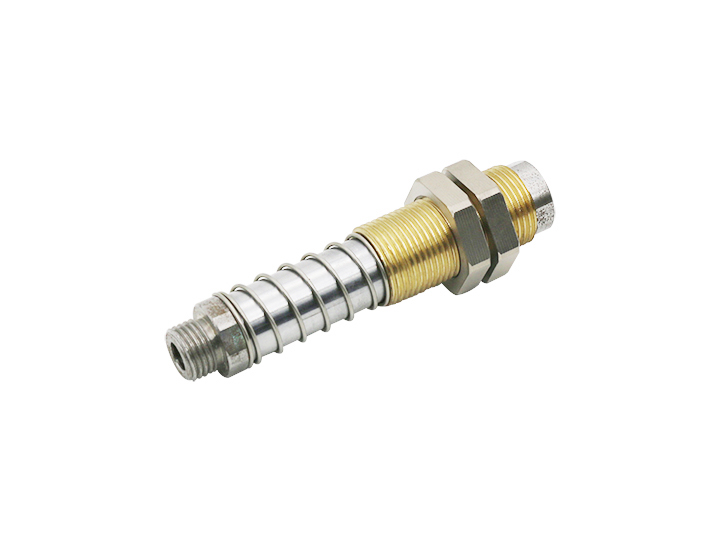

• Federpufferstange

  • * Der boden ist mit einer pufferfederstange ausgestattet.
    * Die federpufferstange besteht aus hochfesten edelstahlstangen und hochwertigen gleitlagern.
    * Beim handling von werkstücken mit höhenunterschieden in der saugebene können auch seitliche saugwerkstücke verwendet werden.
    * Greifen sie druckempfindliche werkstücke (wie glas) an, um einen flexiblen kontakt zu gewährleisten.

    Kontakte: +491727628103

  • Einführung
  • Design
  • Parameter
    Der boden ist mit einer pufferfederstange ausgestattet.
    Die federpufferstange besteht aus hochfesten edelstahlstangen und hochwertigen gleitlagern.
    Beim handling von werkstücken mit höhenunterschieden in der saugebene können auch seitliche saugwerkstücke verwendet werden.
    Greifen sie druckempfindliche werkstücke (wie glas) an, um einen flexiblen kontakt zu gewährleisten.

    Produktmix

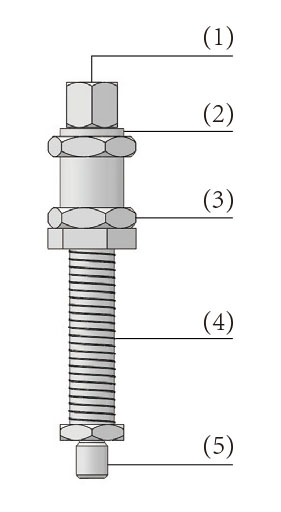

    Die federpufferstütze besteht aus hochfestem edelstahlstab, lagerhülse (2) und unterer pufferfeder (4).
    Der vakuumkanal am oberen ende der stützstange ist mit einer internen gewindeverbindung (1) ausgestattet.
    Das gewinde (5), das den saugnapf verbindet, hat normalerweise eine maximale spezifikation von m5 für interne gewindeverbindungen, während es unterschiedliche spezifikationen für externe gewindeverschraubungen gibt.
    Zur verstärkung werden zwei sicherungsmuttern (3) verwendet.

    Produktvorteile
    Flexibler kontakt mit empfindlichen werkstücken, ausgleich und einstellung des höhenunterschieds von werkstücken.
    Grundsätzlich geeignet für alle größen von saugnäpfen, mit einem breiten anwendungsspektrum.

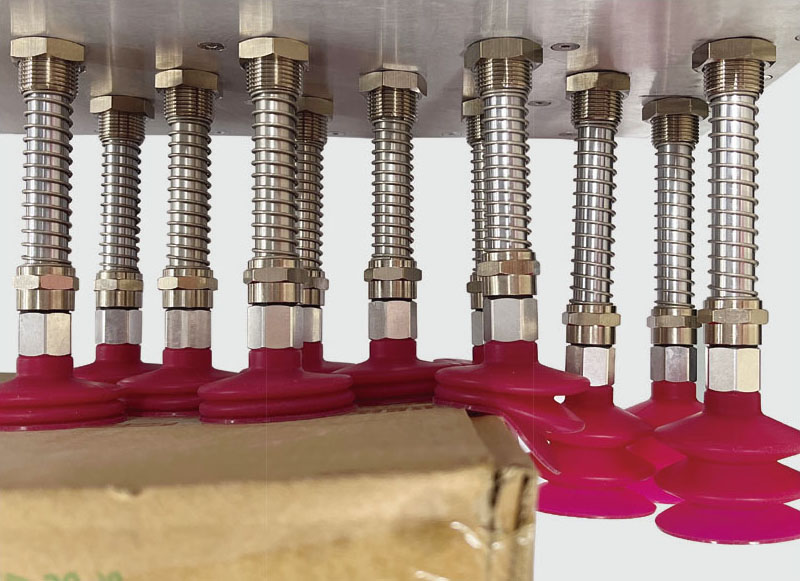

    Mehrere reihen von durchgangslöchern mit externen federpufferstangen, ein beispiel für einen saugkasten.

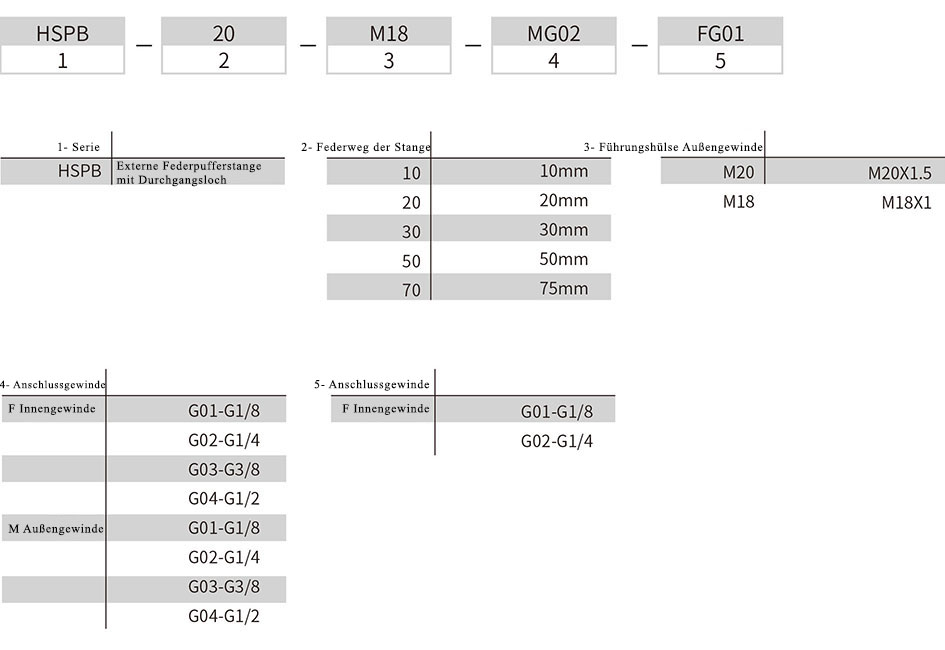

    Bestellnummer

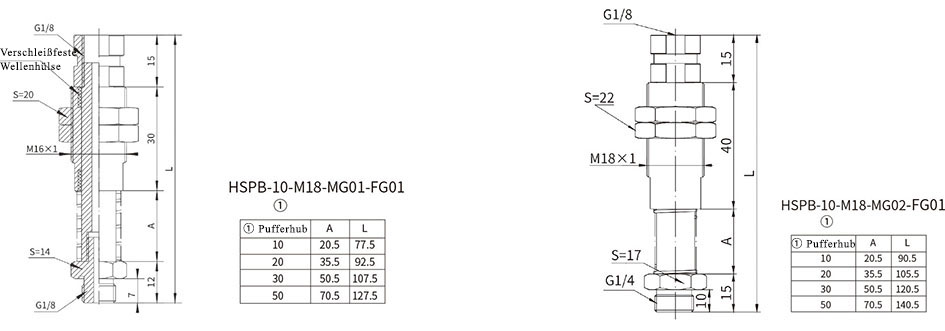

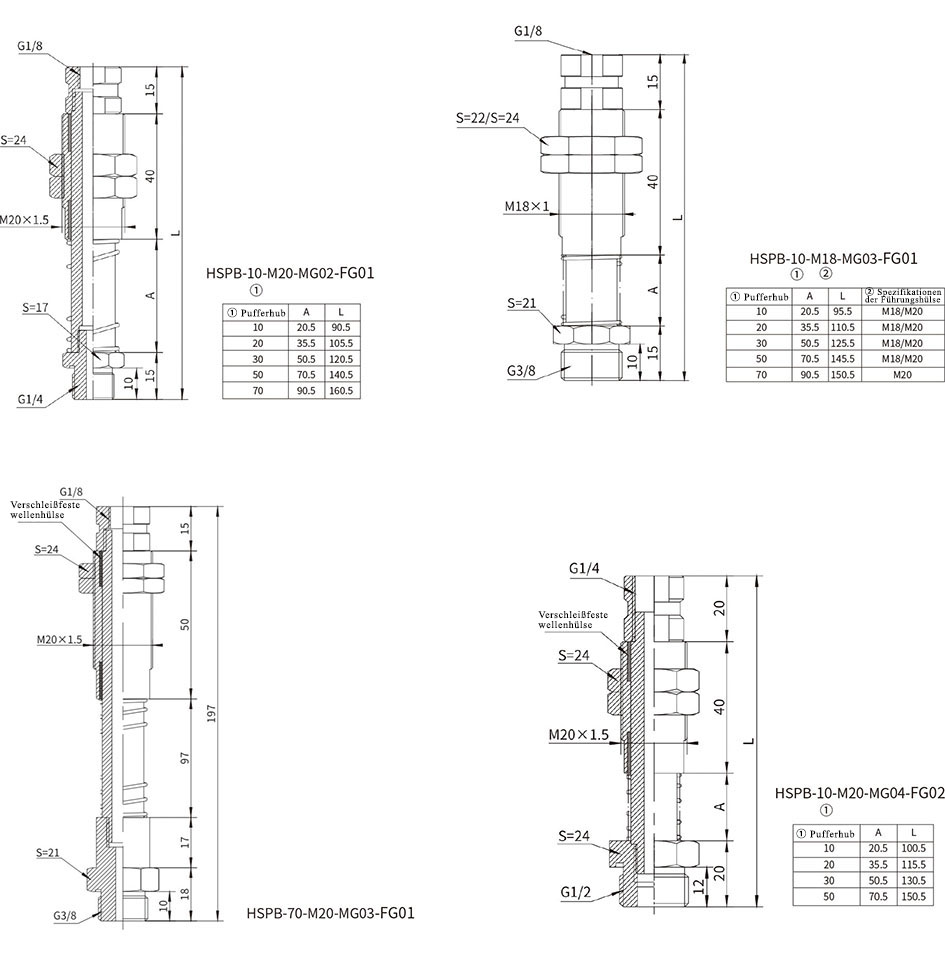

    Bemessungsparameter
