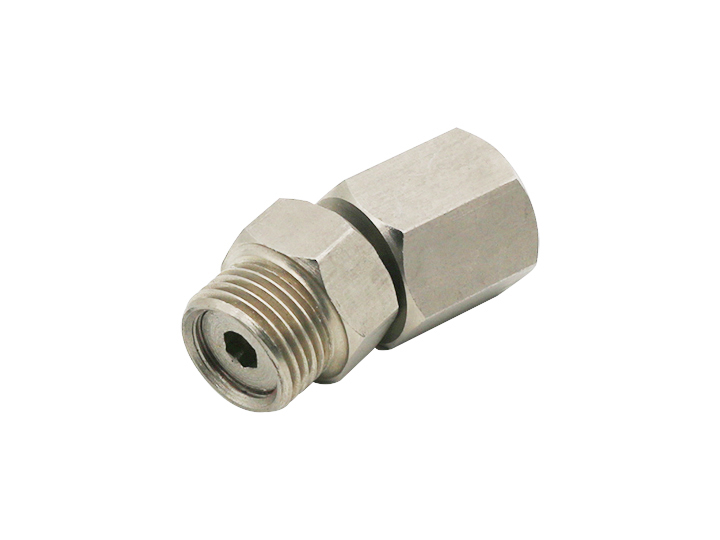

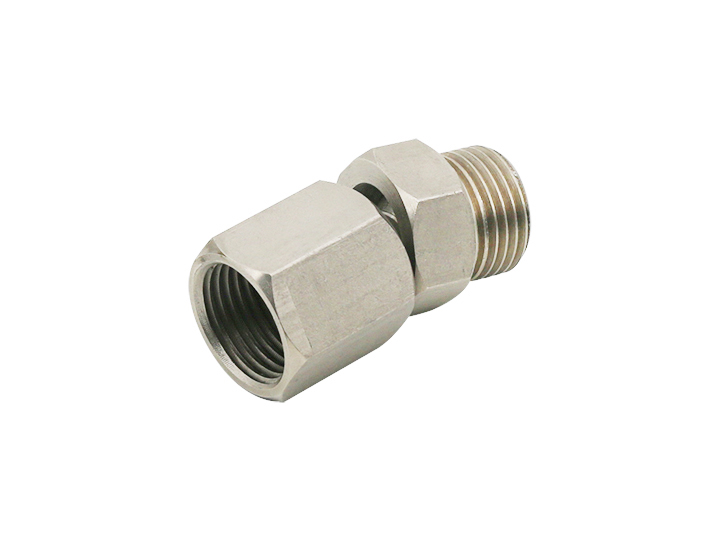

• Flexibles kugelgelenk

  • * Flexibles gelenk in verbindung mit großen saugnäpfen zur handhabung von werkstücken mit schrägen oberflächen.
    * Große platten (z. B. Holzbretter oder metallplatten), die beim transport und heben hängen bleiben können (flexible gelenke verhindern, dass die platten durch einseitige kraft abfallen) können in verbindung mit federpufferstangen verwendet werden, um unterschiede in der werkstückhöhe und unebenen oberflächen auszugleichen.
    * Automatischer reset.

    Kontakte: +491727628103

  • Einführung
  • Design
  • Parameter
    Flexibles gelenk in verbindung mit großen saugnäpfen zur handhabung von werkstücken mit schrägen oberflächen.
    Große platten (z. B. Holzbretter oder metallplatten), die beim transport und heben hängen bleiben können (flexible gelenke verhindern, dass die platten durch einseitige kraft abfallen) können in verbindung mit federpufferstangen verwendet werden, um unterschiede in der werkstückhöhe und unebenen oberflächen auszugleichen.
    Automatischer reset.

    Produktmix

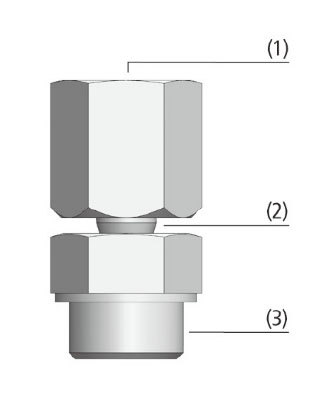

    Kugel und sockel sind aus verzinktem stahl (hkb...) oder edelstahl (hkb... A2) gefertigt.
    Kugel und buchse (2) sind mit o-ringen ausgestattet, um vakuumleckagen zu verhindern.
    Stellen sie mehrere größen der oberen (1) und unteren (3) anschlussgewinde zur verfügung.
    Maximale drehung: 15°.

    Produktvorteile
    Flexibler anschluss von vakuumsaugern
    Kugel und buchse mit O-Ring dichtungen
    Der drehpunkt des gekrümmten teils ist niedrig

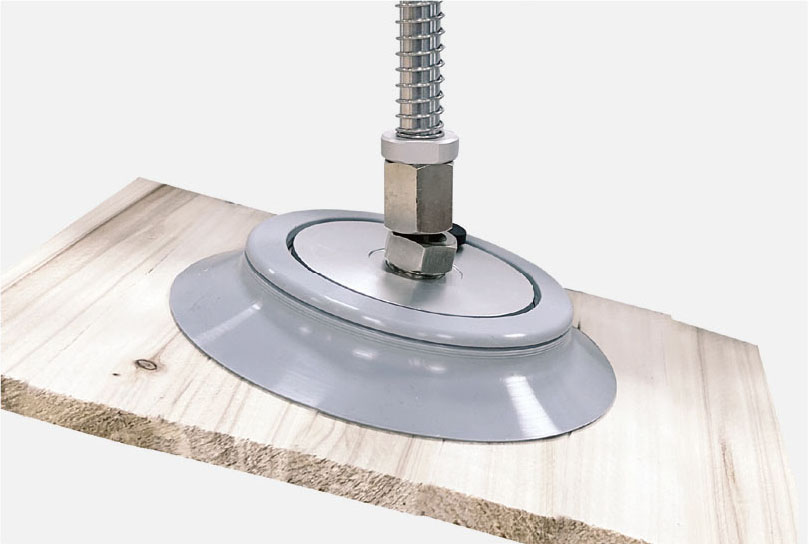

    Installationsbeispiel für HKB kugelgelenk

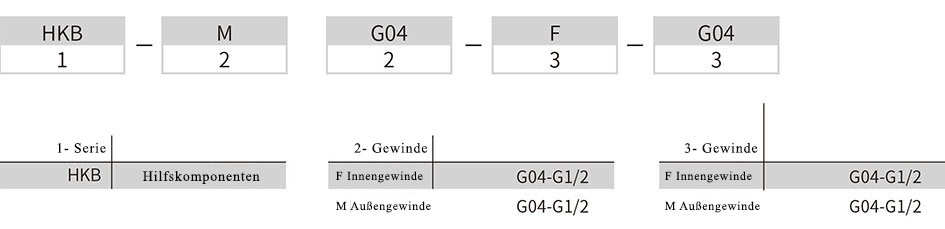

    Bestellnummer

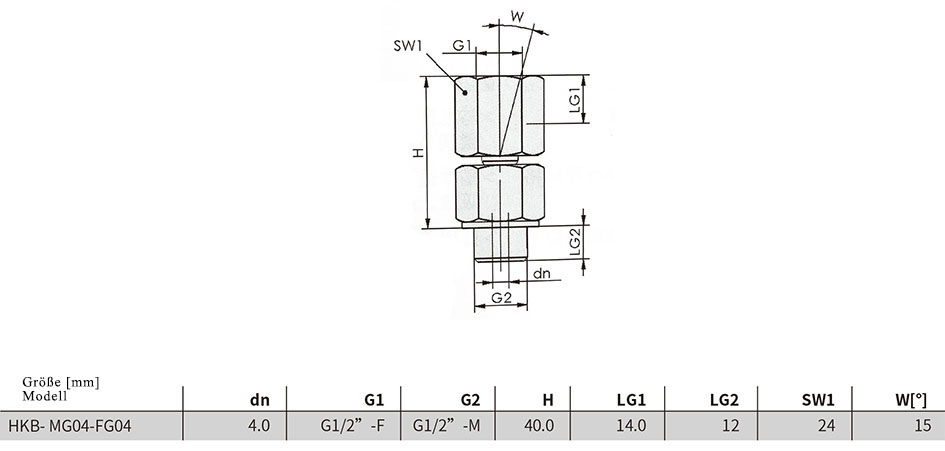

    Technische daten

    Bemessungsparameter
